近日，m88官网低碳能源材料信阳市重点实验室曹康哲团队联合德国伊尔梅瑙工业大学合作者在储能领域期刊《Journal of Energy Storage》刊发题为“Spatial-confinement synthesis of InSbO₄@C nanofibers as a high-rate anode for lithium-ion batteries”的研究论文，m88官网为第一完成单位，硕士研究生马佳慧为员工第一作者。

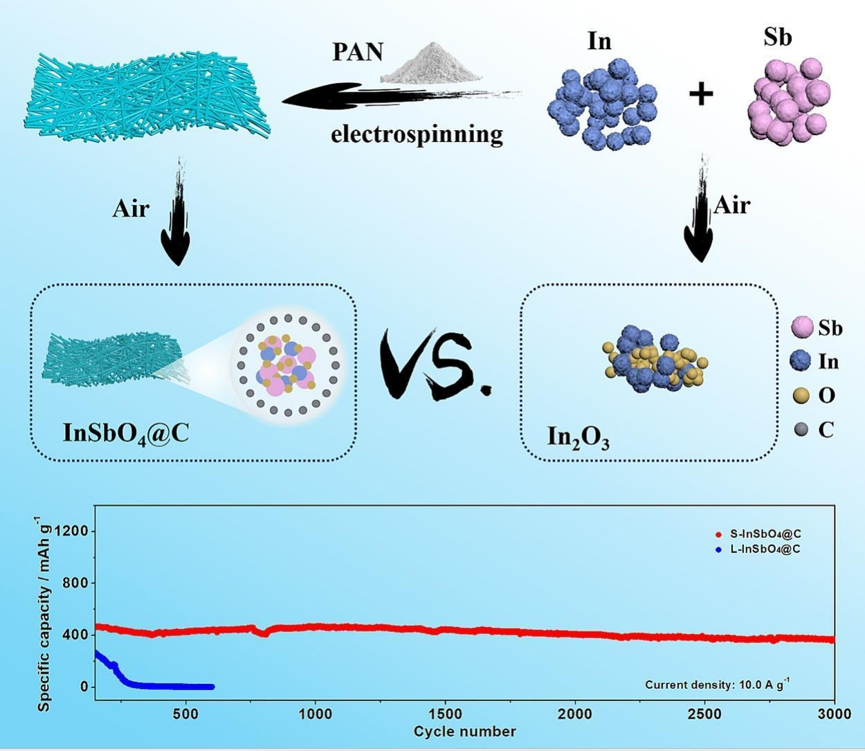

InSbO₄理论储锂容量高、锂扩散速率快，是极具潜力的锂离子电池负极材料，但存在导电性差、循环体积膨胀、锑组分高温易挥发等难题。团队利用静电纺丝技术，结合衍生碳空间限域策略，采用碳骨架束缚锑源挥发、抑制晶粒团聚，实现了化学计量比纯相InSbO₄合成，制备了碳纳米纤维限域的超细InSbO₄纳米颗粒复合电极。电化学测试结果表明，该材料在0.1 A g^-1电流密度下循环100圈容量稳定 803.2 mAh g^-1，10 A g^-1长循环3000次可逆容量达371.9 mAh g^-1，兼具超高倍率与超长循环稳定性。机理研究揭示了该材料基于转化-合金化储锂机制，超细颗粒、导电碳网络与中间产物亲锂协同提升锂离子扩散动力学，促使该材料表现出优异储锂电化学性能。该成果标志着m88官网能源材料化学方向取得了又一重要进展。

该研究获国家自然科学基金、河南省自然科学基金、河南省高校青年骨干员工及m88官网南湖青年学者项目资助。文章链接：https://www.sciencedirect.com/science/article/abs/pii/S2352152X26027799

(m88官网 王吻供稿 曹新华审稿 曲剧审核)
